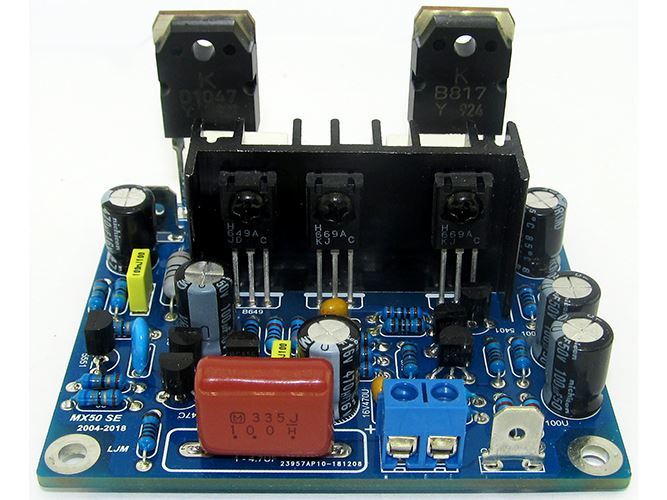

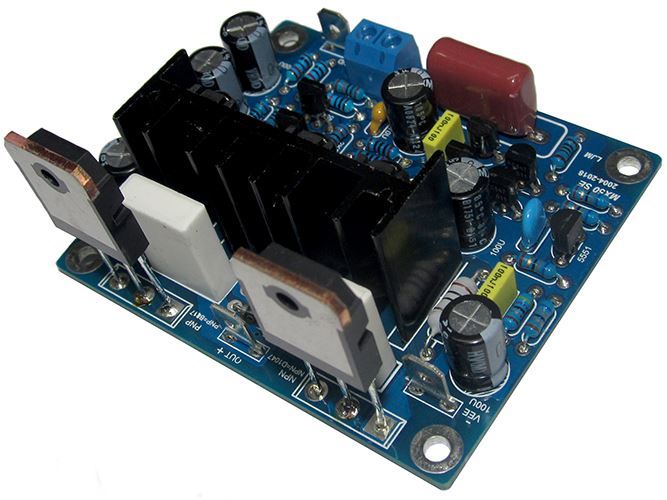

Zesilovač 100W, modul MX50 stavebnice
| katalogové číslo: | HXW029 |
| cena: | 530 CZK |
varianty produktu (4)
| název produktu | kód produktu | cena | dostupnost | ||
|---|---|---|---|---|---|
| jeden modul zesilovače | 530 CZK | Dočasně nedostupné |
vložit do košíku |
||
| dva moduly zesilovače | 835 CZK | Dočasně nedostupné |
vložit do košíku |
||
| dva moduly + napájecí zdroj 2x35V | 2 001 CZK | Dočasně nedostupné |
vložit do košíku |
||
| dva moduly + napájecí zdroj 2x40V | 2 001 CZK | Dočasně nedostupné |
vložit do košíku |

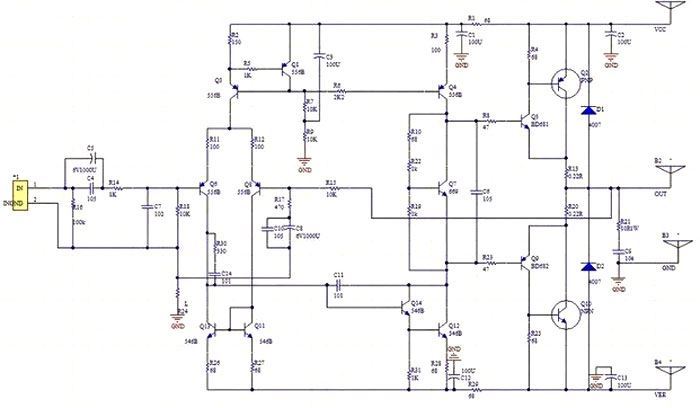

Modul klasického analogového zesilovače z diskrétních součástek. Komplementární koncové transistory a diferenciální vstupní zesilovač zaručují extrémně nízké zkreslení (menší než 0,009%). Koncové transistory je třeba dát na vhodný chladič přes izolační podložky. Pro stereo jsou zapotřebí dva moduly. Schéma viz Obrázky.
Specifikace:
Napájecí napětí: sym. ±15V až ±45V
Výstupní výkon: 15–100W/8ohm – 1 modul
Vstupní citlivost: 1,2V
Odstup s/š: >98dB
Zkreslení: <0,009% (10W, 1kHz)
Rozměr 1 modulu: 76×73mm
Sestavení a nastavení:

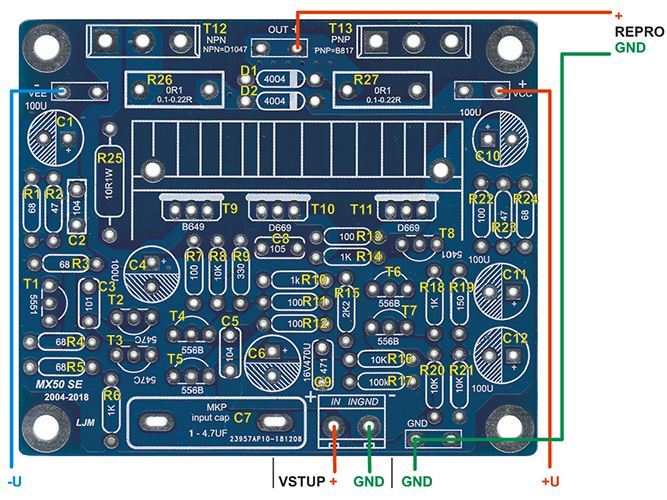

Sestavení je snadné, díky osazovacímu plánu na desce s plošnýmispoji. Nastavovat se nemusí, klidový odběr 1 kanálu by měl být cca 30mA
Výrobek není samostatně funkční celek, vyžaduje sestavení a odbornou montáž.
Také jako sada se spínaným stabilizovaným napájecím zdrojem.
2 x 35v vhodné pro zátěž 4 ohmy,
2 x 40V vhodné pro zátěž 8 ohmů
Napájení 2 x 45 V je vhodné pouze s nestabilizovanými měkčími zdroji jako je transgormátor..
