Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206

Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206
0% (0 hodnocení)
cena bez DPH:197,5 CZK
cena vč. DPH:239 CZK
239 CZK
K výběru je více variant produktu (2)

varianty produktu (2)

název produktukód produktucenadostupnost
stavebnice se součástkami 239 CZK Skladem
vložit do košíku
stavebnice s osazenou deskou 288 CZK Zboží na objednávku 2-6 pracovních dní
vložit do košíku
popis
obrázky
parametry
soubory a odkazy
diskuze

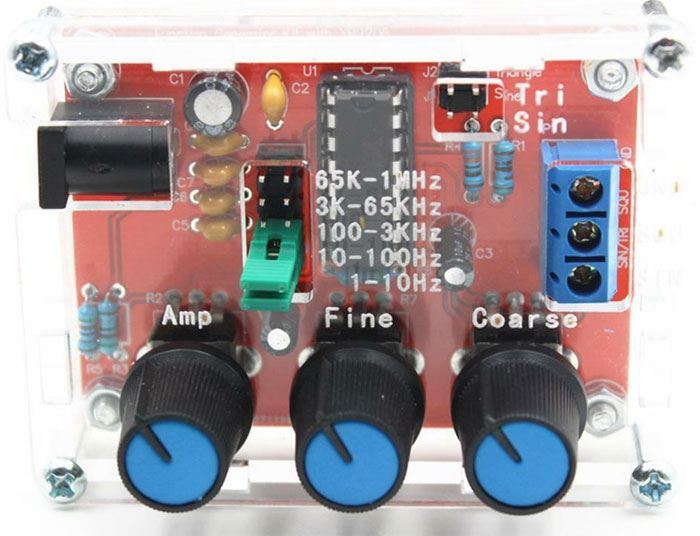

Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206 stavebnice nebo sestavený (viz obrázky).

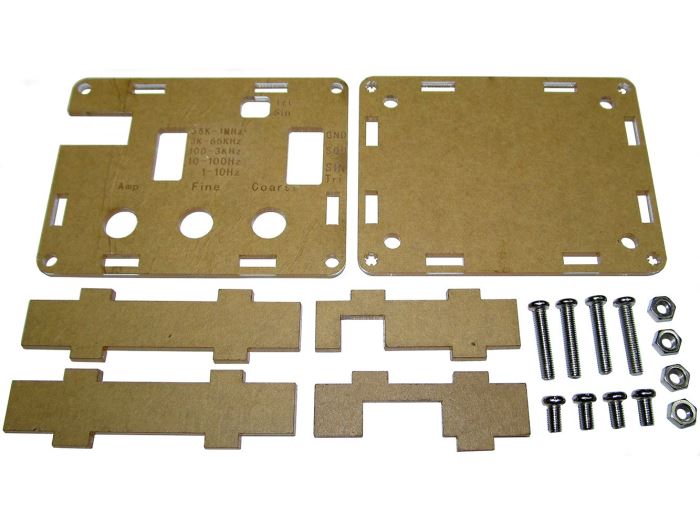

Modul signálního generátoru sinusového, trojúhelníkového a obdélníkového signálu pro všestranné použití. Opatřená akrylovým obalem.
Specifikace:
Napájení 9–12VDC
Frekvence 1Hz-100kHz sinus+trojúhelník
1Hz-1MHz obdélník
Zkreslení: <1% (1kHz)
Impedance: 600ohm
Sinusový signál:
Amplituda: 0–3V při napájení 9VDC
Zkreslení: <1% (při 1kHz)
Stabilita signálu: +0.05dB (1Hz – 100kHz)
Trojúhelníkový signál:
Amplituda: 0–3V při 9V DC napájení
Obdelníkový signál:
Amplituda: 8V (bez zátěže) při 9V DC napájení
Doba náběžné hrany: <50ns (při 1kHz)
Doba sestupné hrany: <30ns (při 1kHz)
Nesymetrie signálu: <5% (při 1kHz)
Použití:
Stavebnice nepotřebuje k oživení žádné měřící přístroje a lze ji používat po osazení DPS součástkami a připojení napájecího napětí 9–12V. Obvod XR2206 vložte do patice až nakonec.

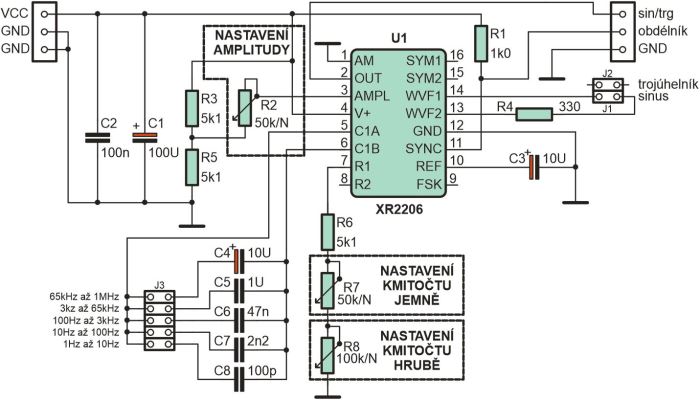

Zkratovací jumper J1 a J2 slouží k volbě kmitočtů a přepínání sin/trojúhelník, potenciometry k nastavení frekvence v rámci zvoleného rozsahu ak nastavení amplitudy.


Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206
Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206
Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206
Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206
