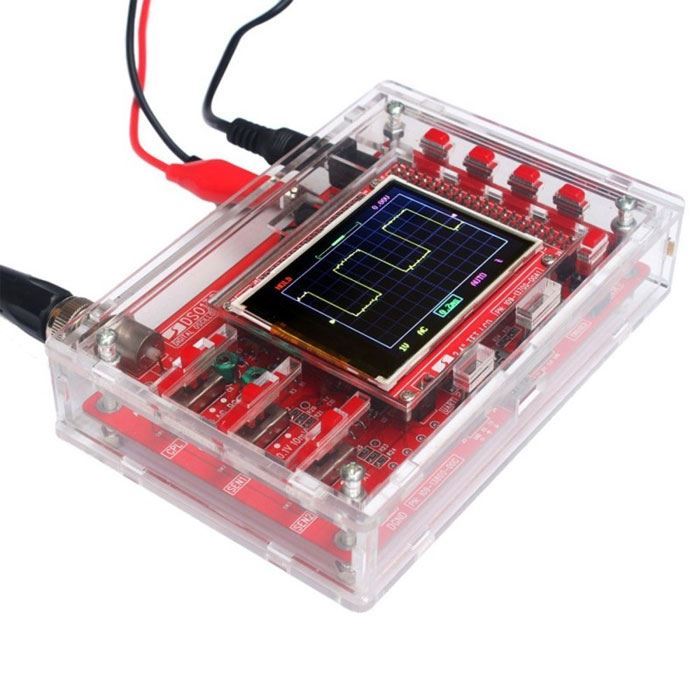

Stavebnice miniaturního osciloskopu

Stavebnice miniaturního osciloskopu
0% (0 hodnocení)
cena bez DPH:99,2 CZK
cena vč. DPH:120 CZK
120 CZK
K výběru je více variant produktu (3)

varianty produktu (3)

název produktukód produktucenadostupnost
samotná krabička HXM460A 120 CZK Skladem
vložit do košíku
samotná osazená deska HXM460 750 CZK Skladem
vložit do košíku
komplet deska + krabička HXM460+HXM460A 850 CZK Skladem
vložit do košíku
popis
obrázky
parametry
soubory a odkazy
diskuze

Jednoduchý 1 kanálový osciloskop pro pochopení základních funkcí s mikrocontrolerem Cortex-M3 ARM (STM32F103C8) a TFT LCD displejem 2,4 inch. 320×240pix.

Plně vyhoví pro běžné nastavování a kontroju obvodů v nízkofrekvenční technice jako jsou zesilovače, efekty a podobné.

Pro práci s výkonnými zesilovači doporučuji si vyrobit druhý vstupní kabel s děličem 1:100, protože min citlivost je 5V/dílek.


Specifikace:
šířka pásma 200kHz
vzorkovací frekvence do 1MS/s
spouštění AUTO, NORMAL, SINGLE, náběžnou nebo sestupnou hranou
citlivost 10mV/díl až 5V/díl
ax.vstupní napětí 50V
vertikální rozlišení 12bit
vstupní impedance 1Mohm
délka paměti 1kpts
vestavěný generátor 1kHz 3,3V
funkce HOLD
v balení kabel BNC
