Tester operačních zesilovačů STAVEBNICE

Tester operačních zesilovačů STAVEBNICE
0% (0 hodnocení)
katalogové číslo: HXW919A
cena bez DPH:90,08 CZK
cena vč. DPH:109 CZK
Skladem
109 CZK
vložit do košíku
popis
obrázky
parametry
soubory a odkazy
diskuze

Tato stavebnice představuje modul umožňující jednoduchým a rychlým způsobem rozlišit dobré operační zesilovače od vadných. Tester je navržen pro testování jednoduchých, dvojitých i čtyřnásobných operačních zesilovačů (dále jen OZ).

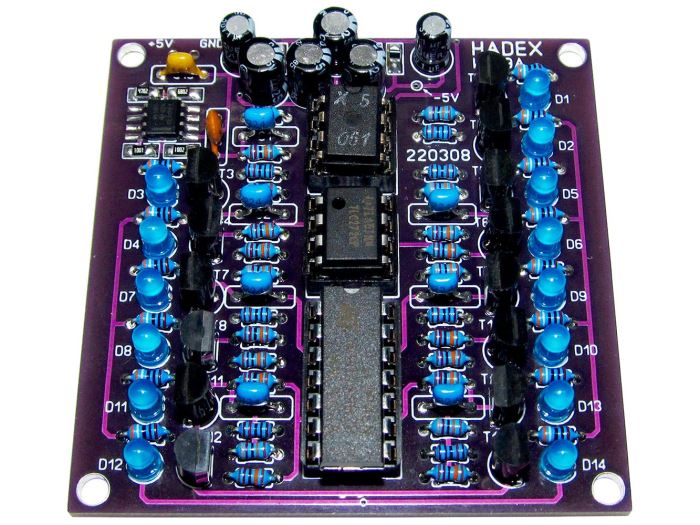

Popis zapojení:  V testeru jsou součástky, které spolu s testovaným OZ vytvářejí multivibrátor. Výstupní signál z multivibrátoru se proudově zesiluje dvojicí tranzistorů a přivádí na dvě LED diody. Pokud je OZ v pořádku, multivibrátor kmitá a diody střídavě blikají. Je-li OZ vadný, nesvítí žádná dioda, nebo pouze jedna a to trvale. Aby bylo možné bez složitého přepojování vývodů testovat jednoduché, dvojité i čtyřnásobné OZ, obsahuje tester tři objímky pro připojení OZ a celkem sedm shodných obvodů multivibrátorů s indikačními LED diodami, které jsou připojeny ke každému OZ v každé objímce. Na místě IO1 můžeme testovat jednoduché OZ, IO2 dvojité a IO3 čtyřnásobné.

Jedná se o stavebnici která obsahuje i SMD součástky. Je tedy třeba určité šikovnosti a zkušenosti s osazováním desek plošných spojů.
